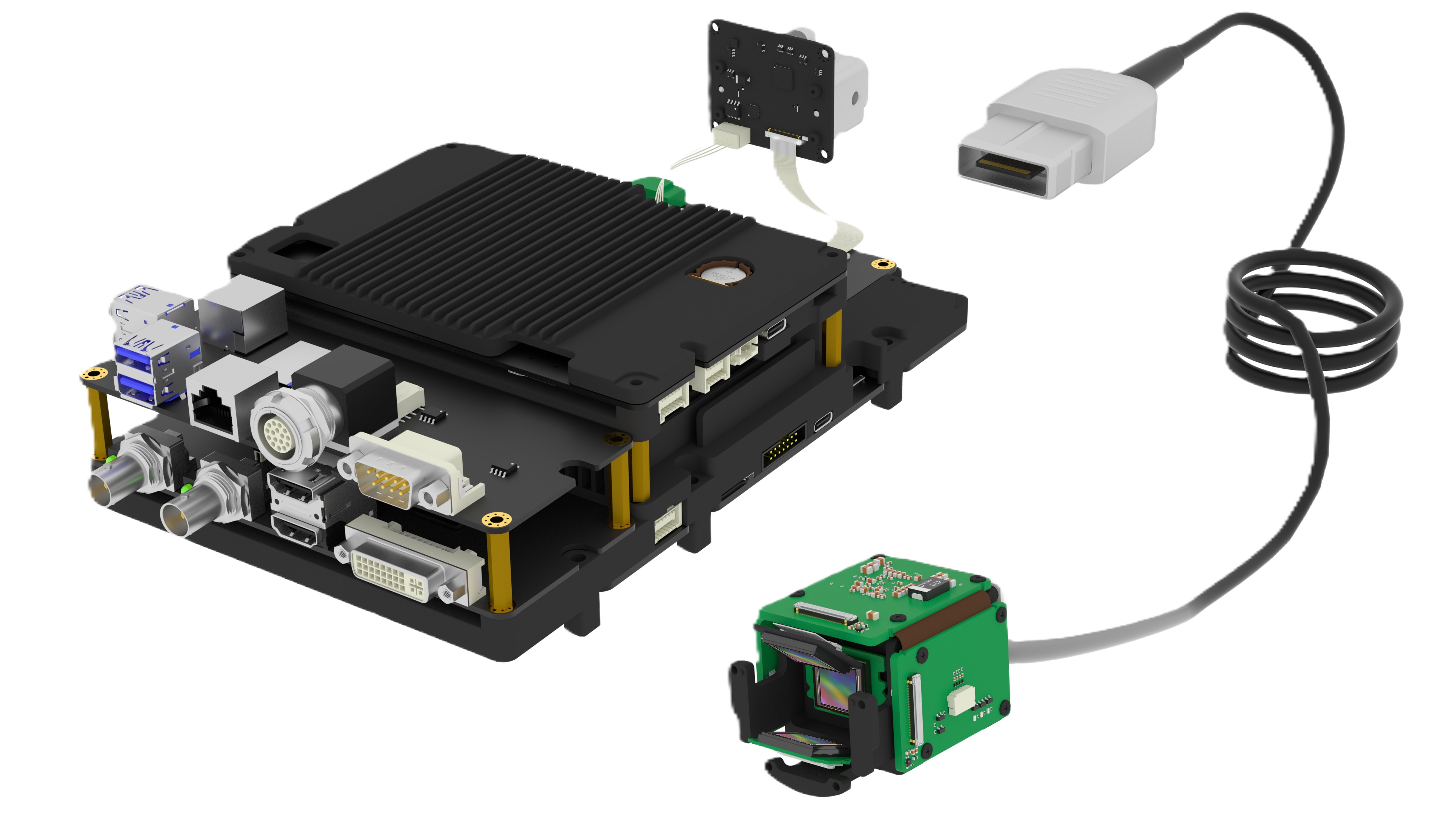

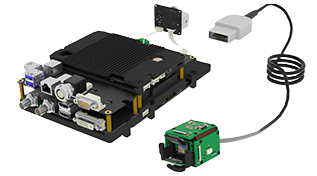

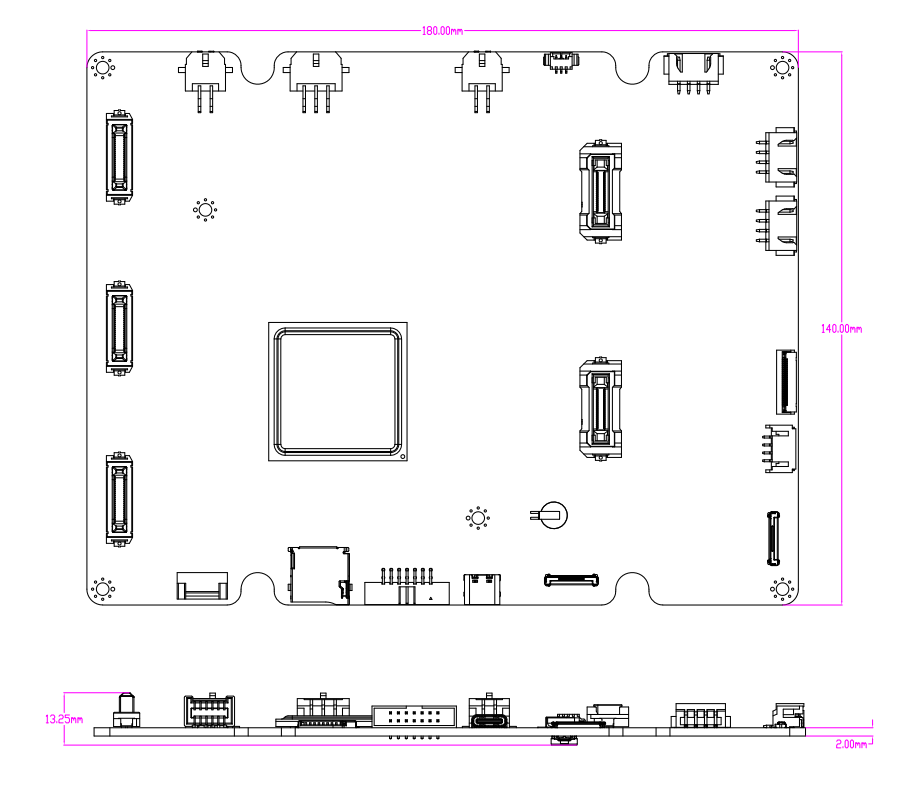

医用级FPGA图像处理器

本摄像系统搭载SONY原装三晶片4K摄像头模组，采用3颗原生4K的传感器。 后端搭配XILINX的FPGA图像实时处理系统。

 是全球唯一一款已经量产适用于医疗内窥 镜和外科手术显微镜的三晶片4K摄像系统。

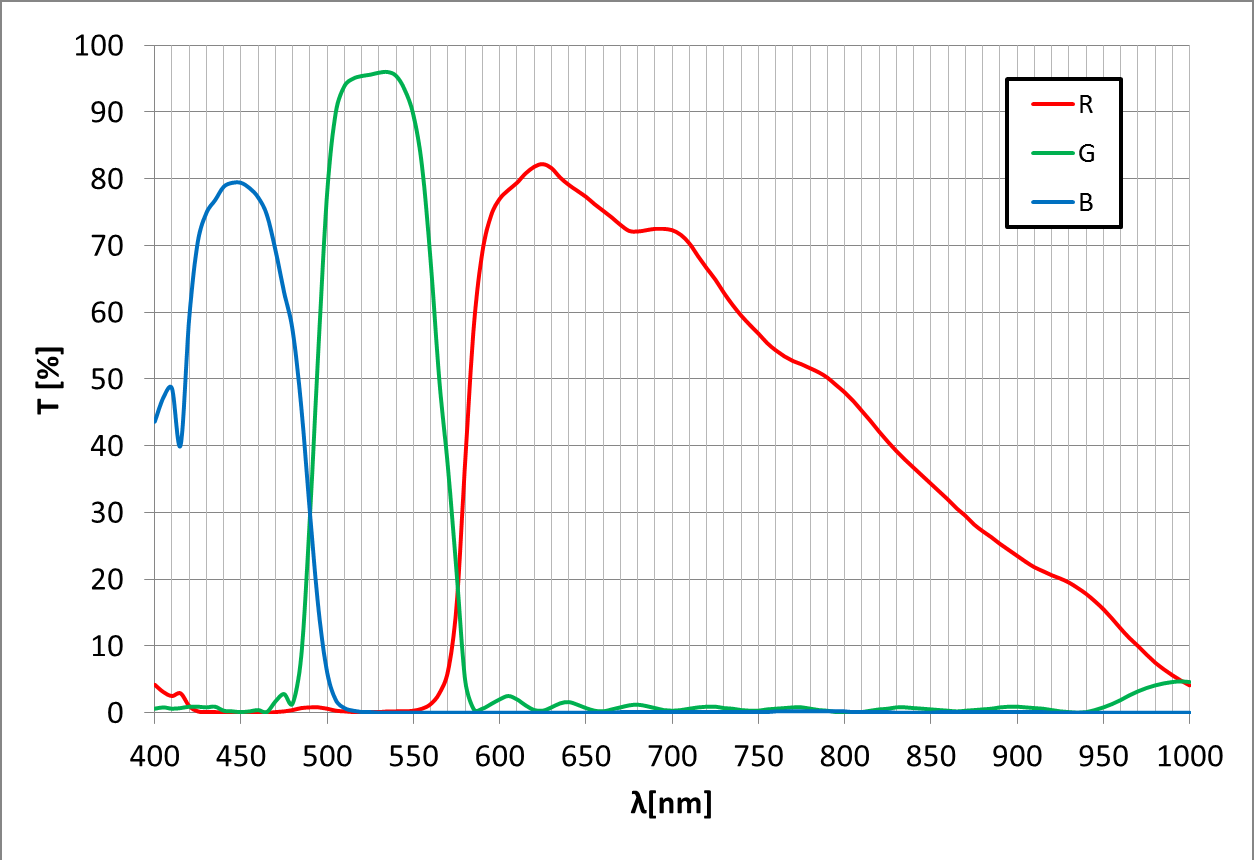

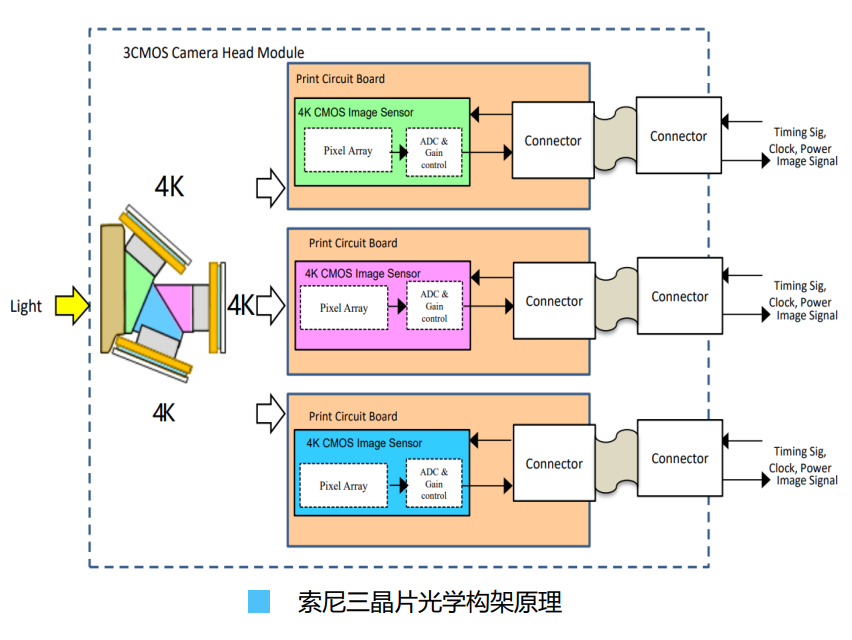

三晶片4K摄像机的原理

3颗4K原生感光芯片

每个传感器均支持3840*2160px，总像素 超过2400万，红、绿、蓝三路光束经棱镜 精准分光后，各自抵达专属4K感光芯片， 信号并行读出，无需拜耳插值，直接输出 全采样4K RAW数据，色度带宽提升2.4倍， 色彩过渡无锯齿。 理论上最高支持12bit广色域，色彩空间支 持BT.709和BT.2020输出HDR。

避免单芯片色彩混叠问题

单芯片因马赛克滤镜易在细密纹理处产生伪彩与摩尔纹；三晶片架构从 源头消除这一缺陷， Macbeth 24色卡测试ΔE均值<1.2，优于电影级 ≤3的行业基准；Rec.2020覆盖率可达87%， DCI-P3达99%，针对医 疗场景时色彩层次更丰富，无限接近于真实手术场景。

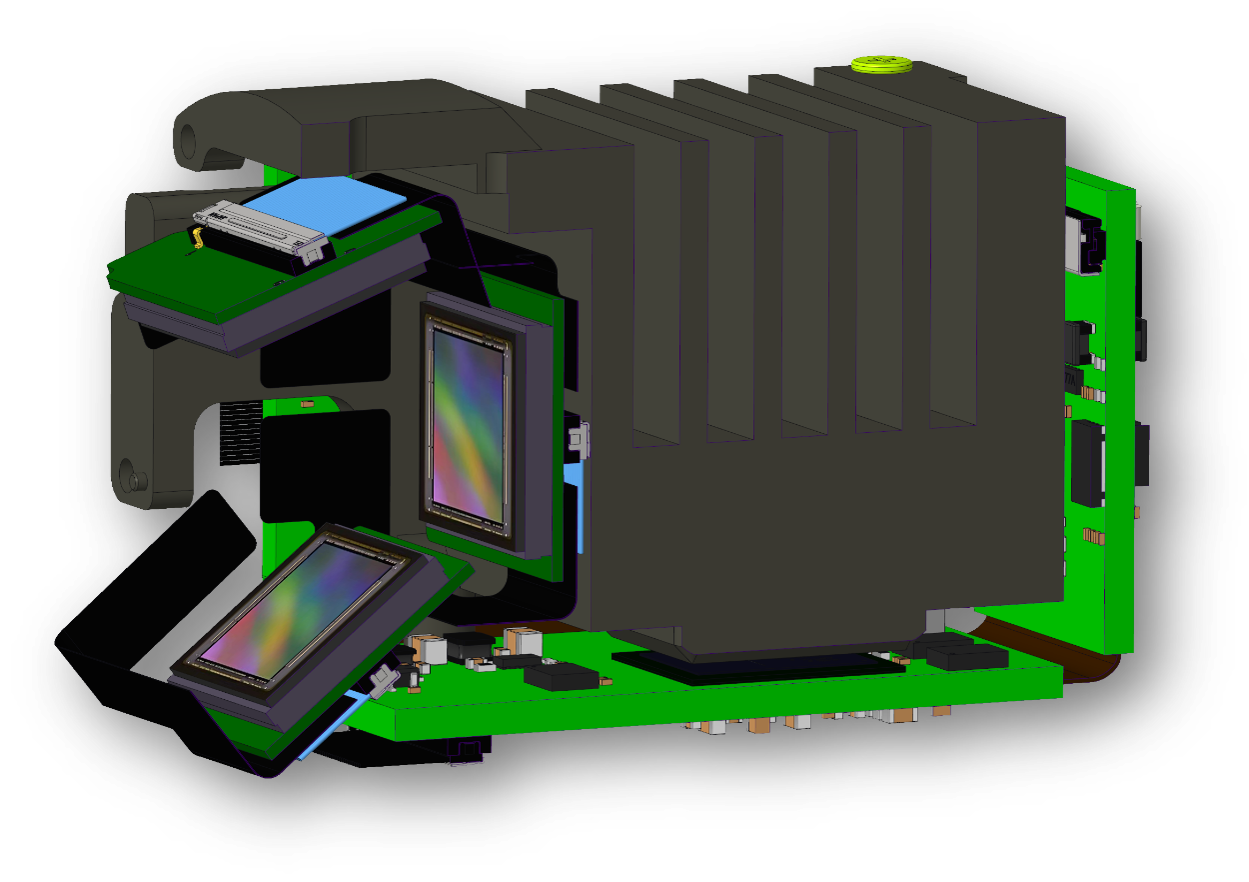

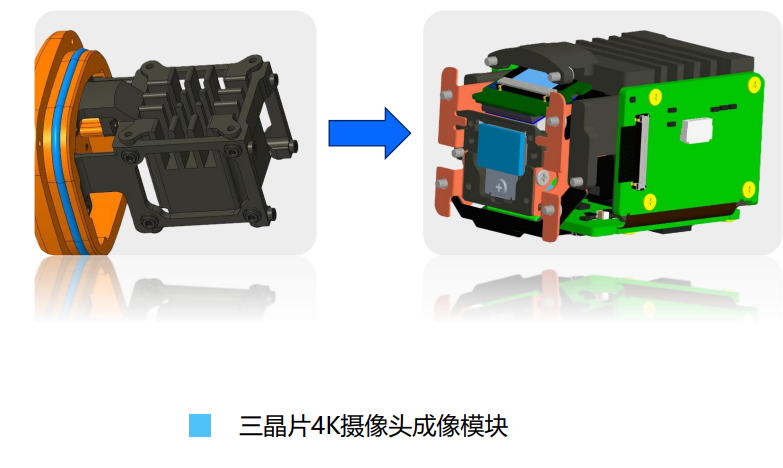

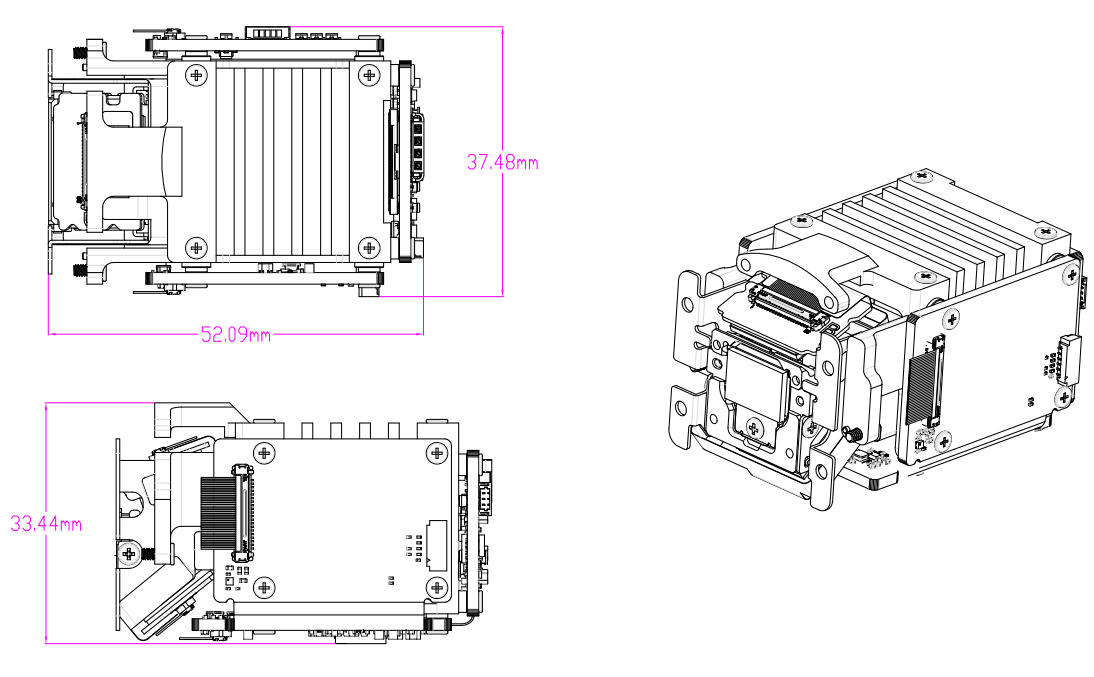

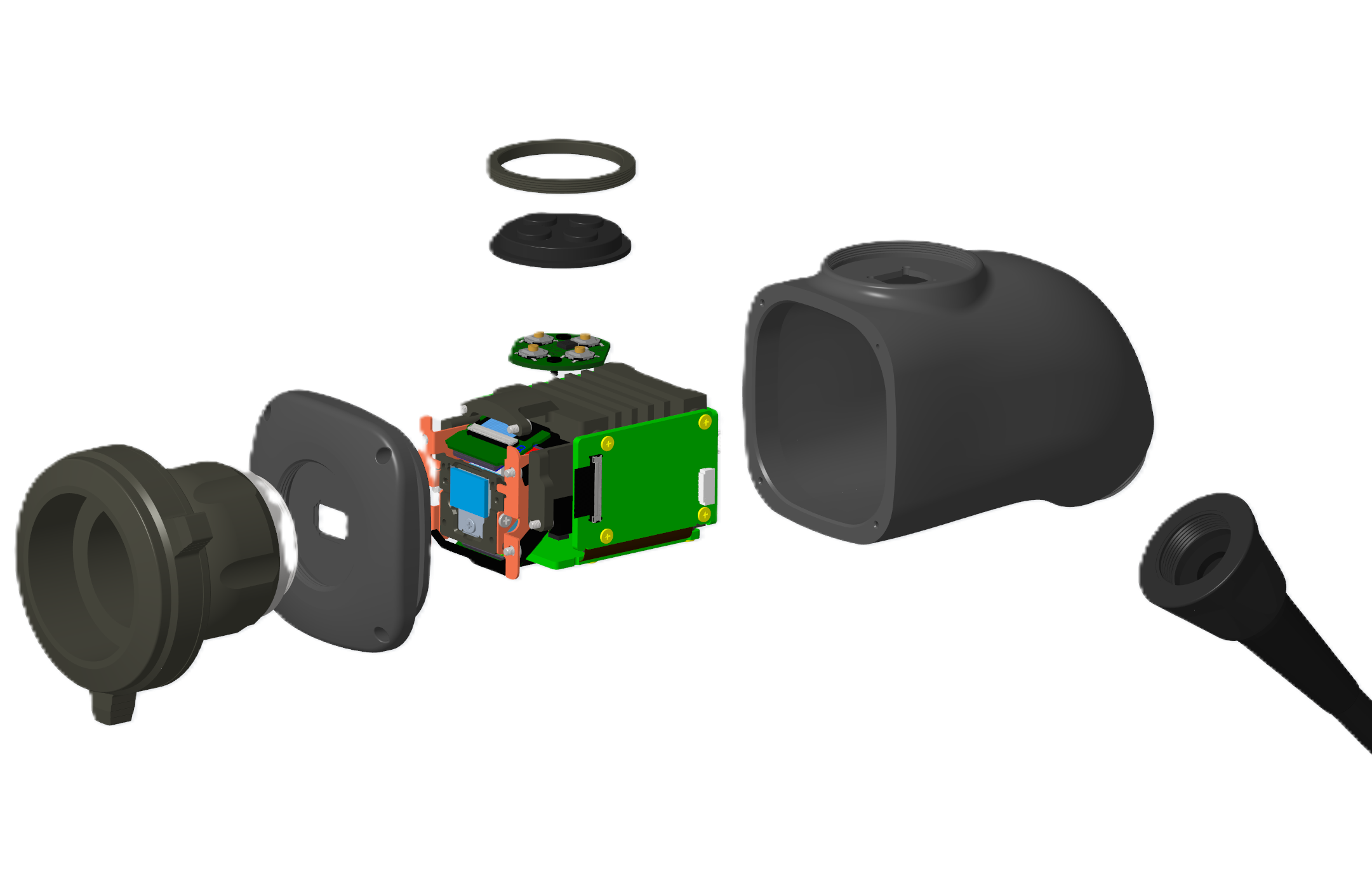

全自研攻克4K传输&散热问题

由于此模块采用的是3个4K的传感器，传输带宽超过26.5G；传输速率越高热量越大。 利用散热翅片设计原则，结合数字孪生技术的实时热仿真，有效降低20%散热系统体积。

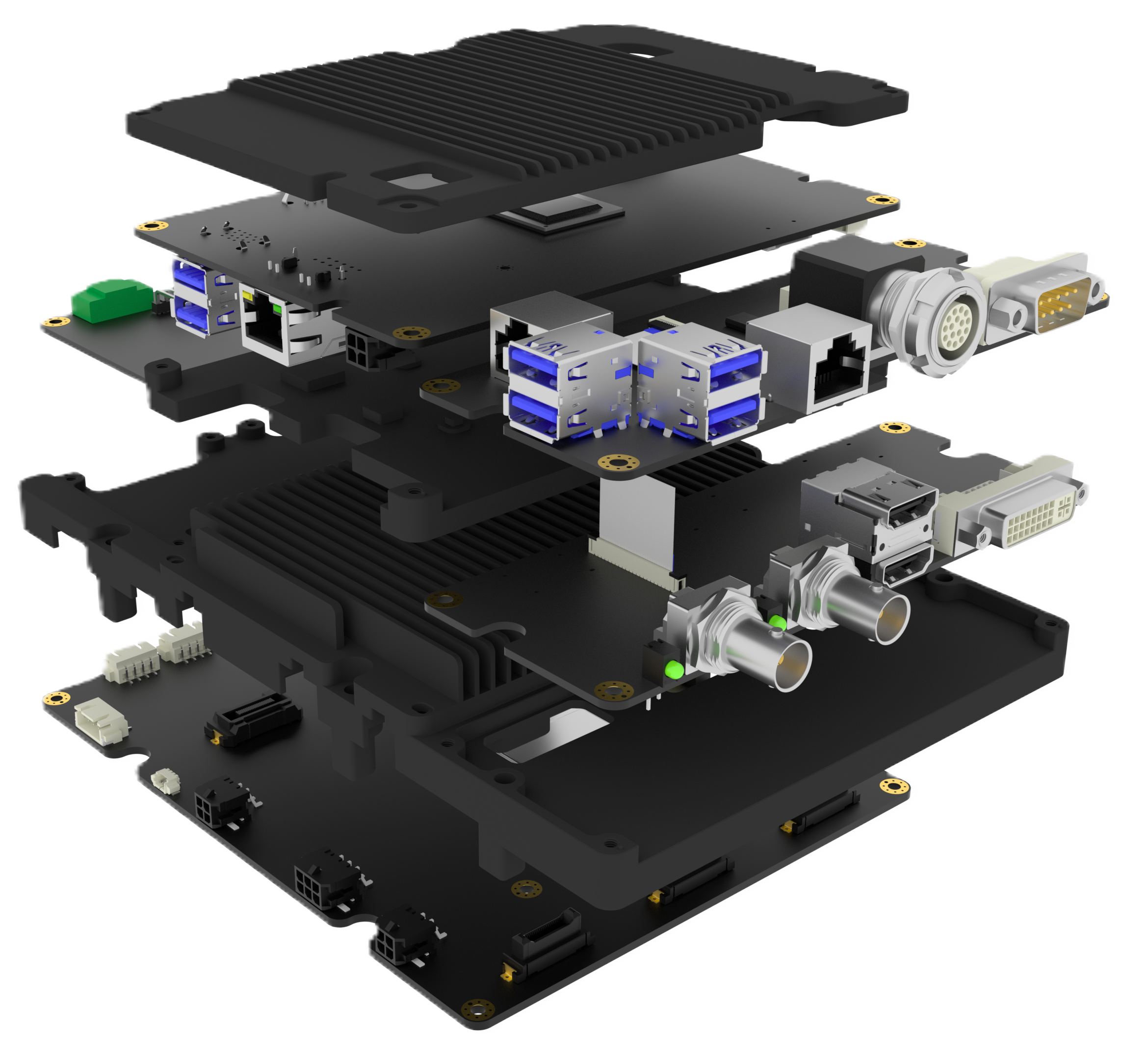

多个模块化的全铝散热器结合，高精度切合 PCB电路板元器件，在振动、粉尘恶劣环境下保持散热稳定性，满足UL94V0等严格安全标准。 最终使三晶片摄像头支持苛刻的医疗高温高压消毒标准。

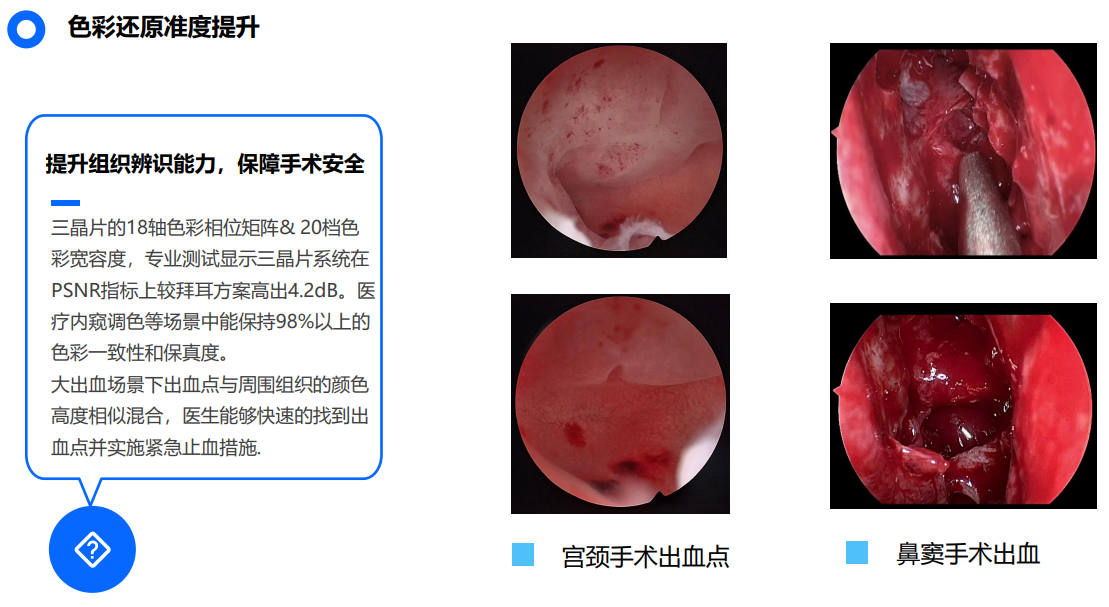

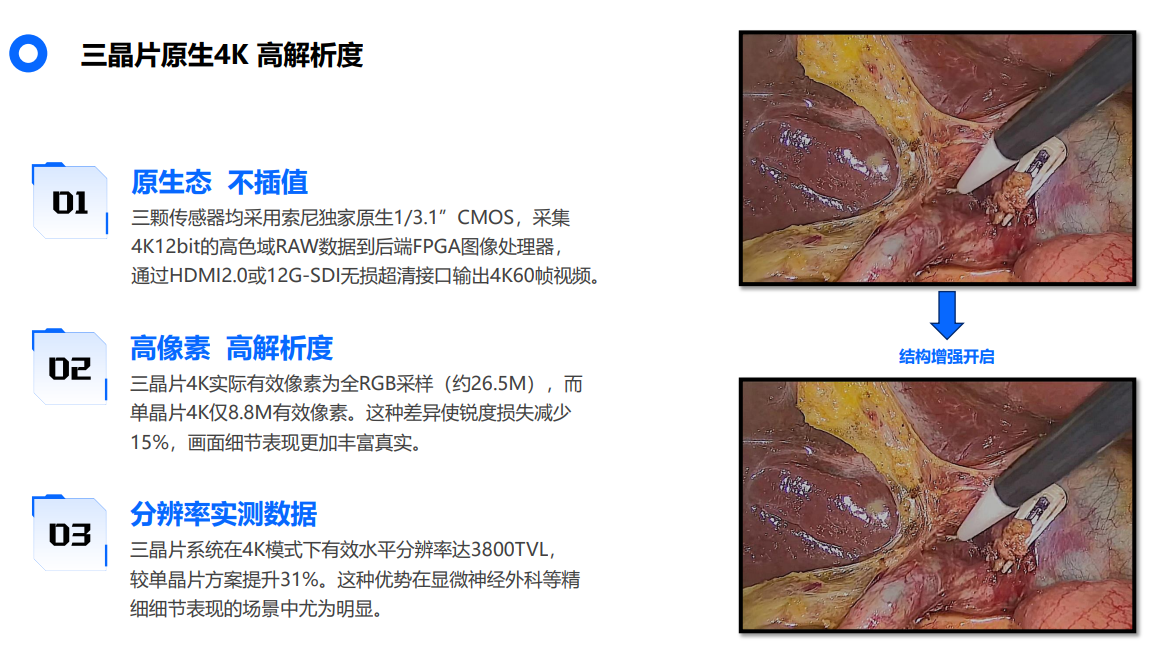

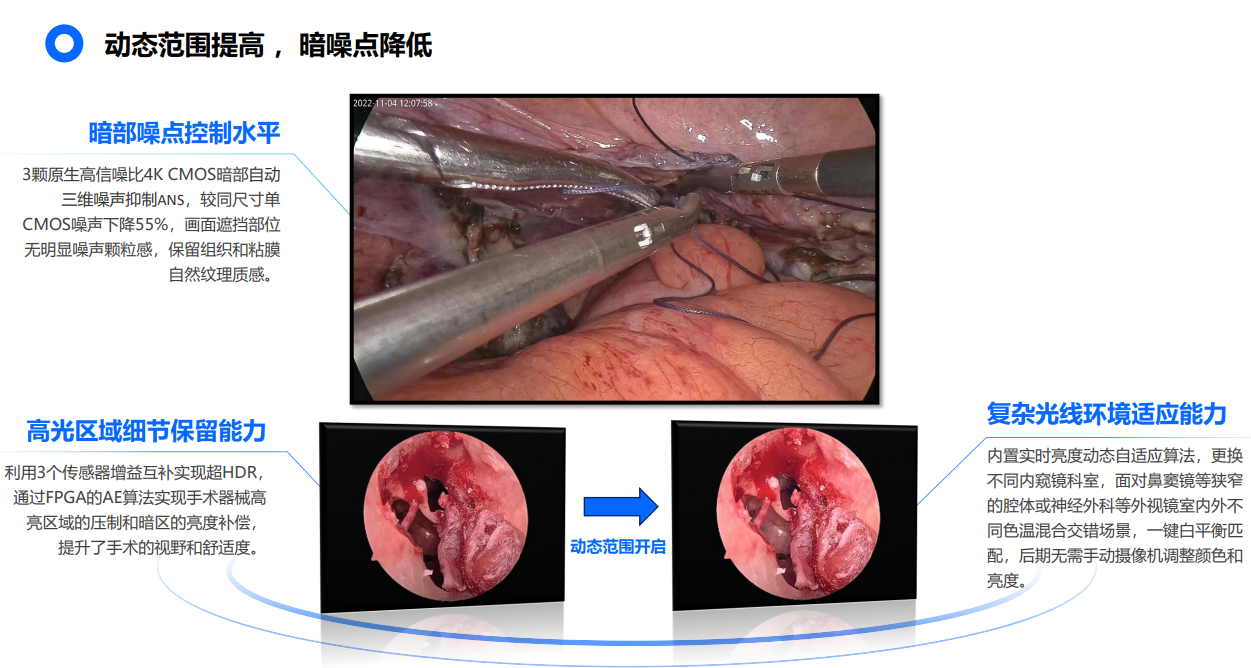

三晶片4K摄像机的图像性能

三晶片4K摄像机的相比优势

医疗行业内的一个普遍认知：

目前市面上号称4K三晶片的摄像机，其构架均是采用3个1080P的CMOS搭建的，再通过后端插值输出3840*2160分辨率，原则上仍属于FULL HD 1080P的解析度。

其清晰度虽然满足一般手术使用，但在远距离数字变焦或55 寸大屏显示时细节丢失更明显 。

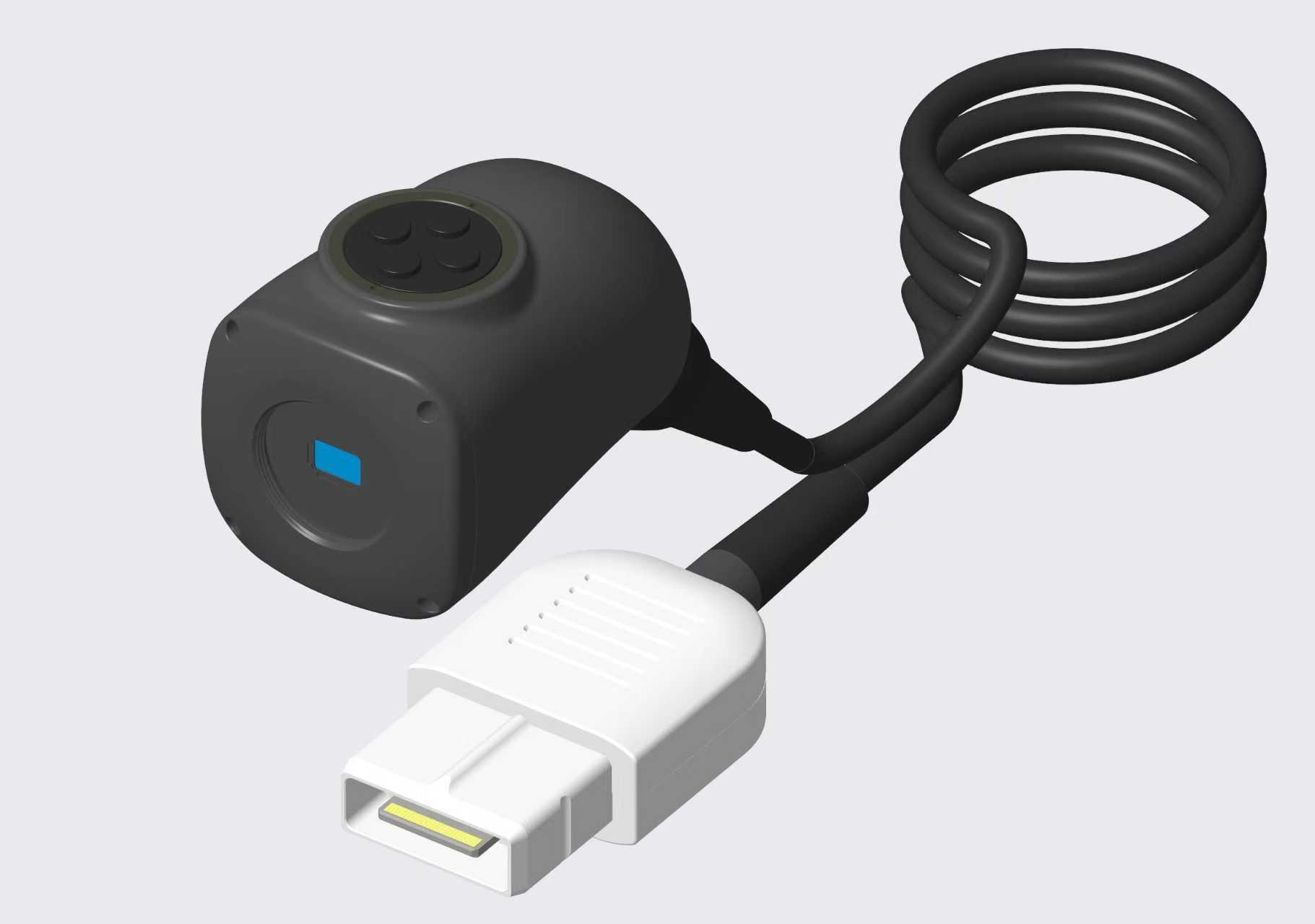

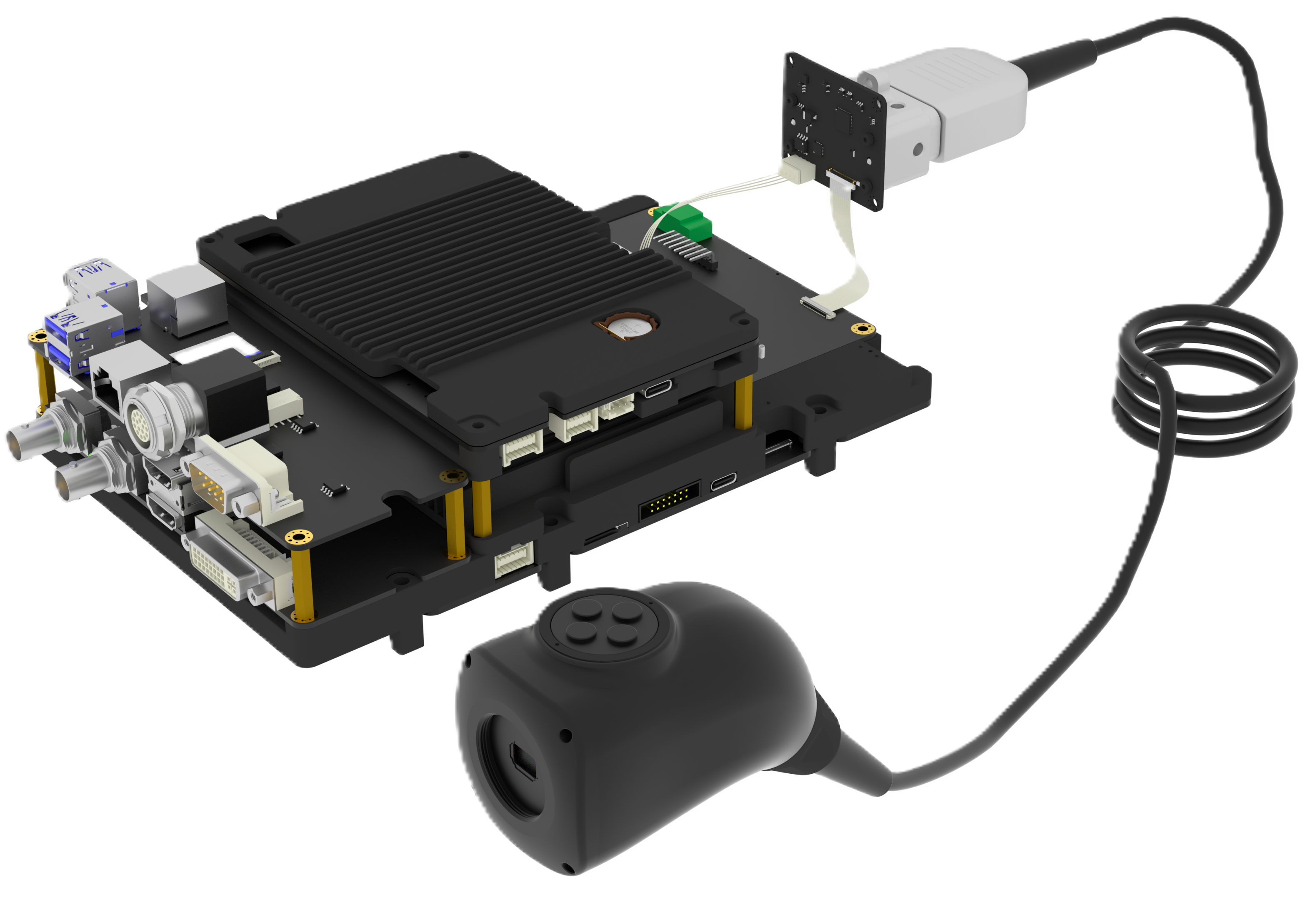

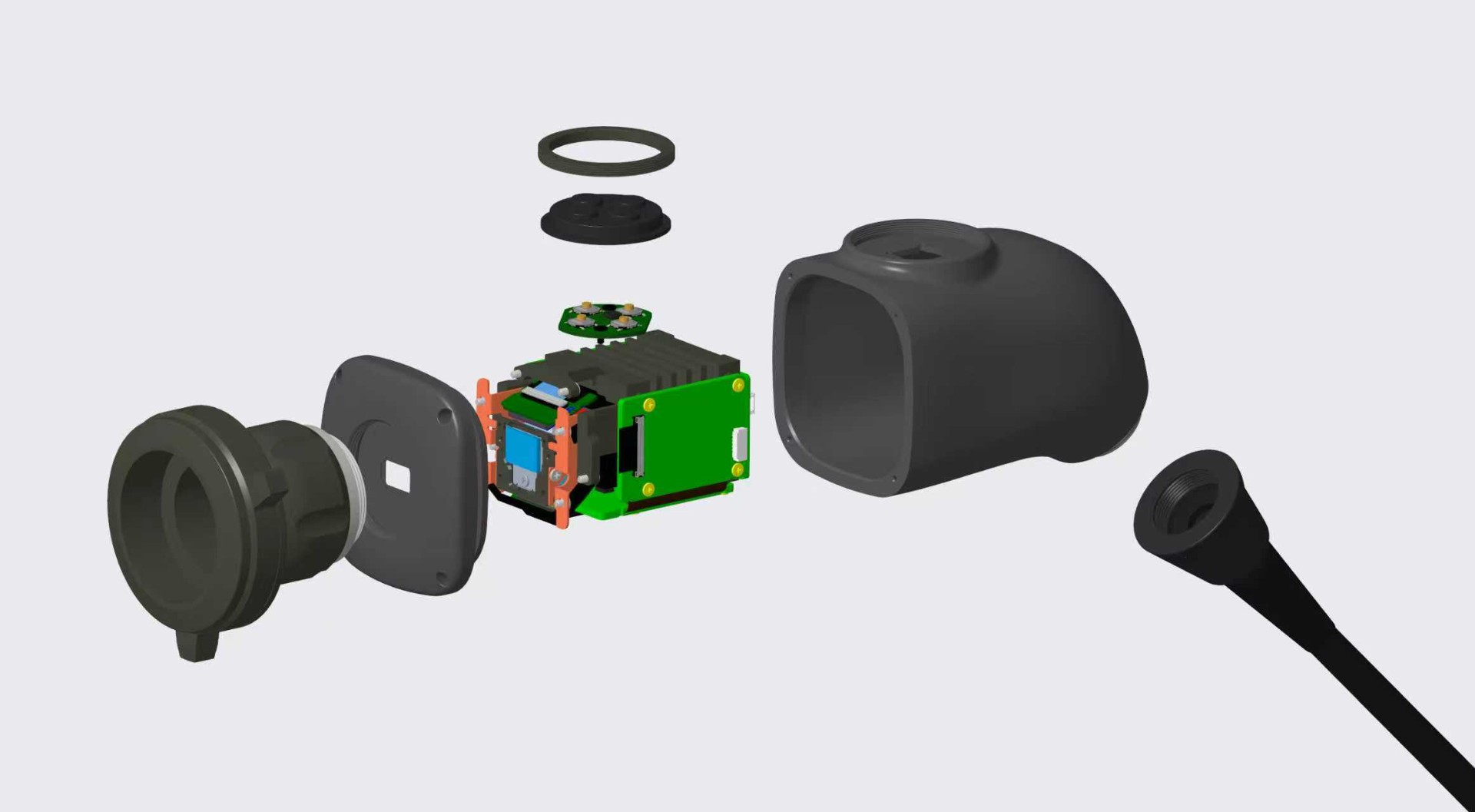

可靠性摄像头

低功耗：分离式摄像头不发热 索尼原生1/1.8“CMOS                      防水性：密封防水等级可达IP68  可支持浸泡消毒

        兼容性：外壳特殊工艺 日本材料涂层 低温等离子灭菌                   可靠性：扁平化连接器，镀金工艺，传输稳定，拔插可靠

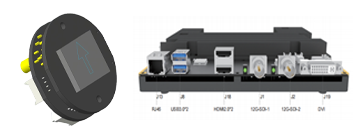

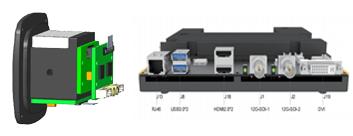

丰富的视频输出和控制接口

USB接口与录像功能

主机前置2个USB3.0接口+后置2个USB3.0接口， 支持800万像素拍照和4K视频录像。

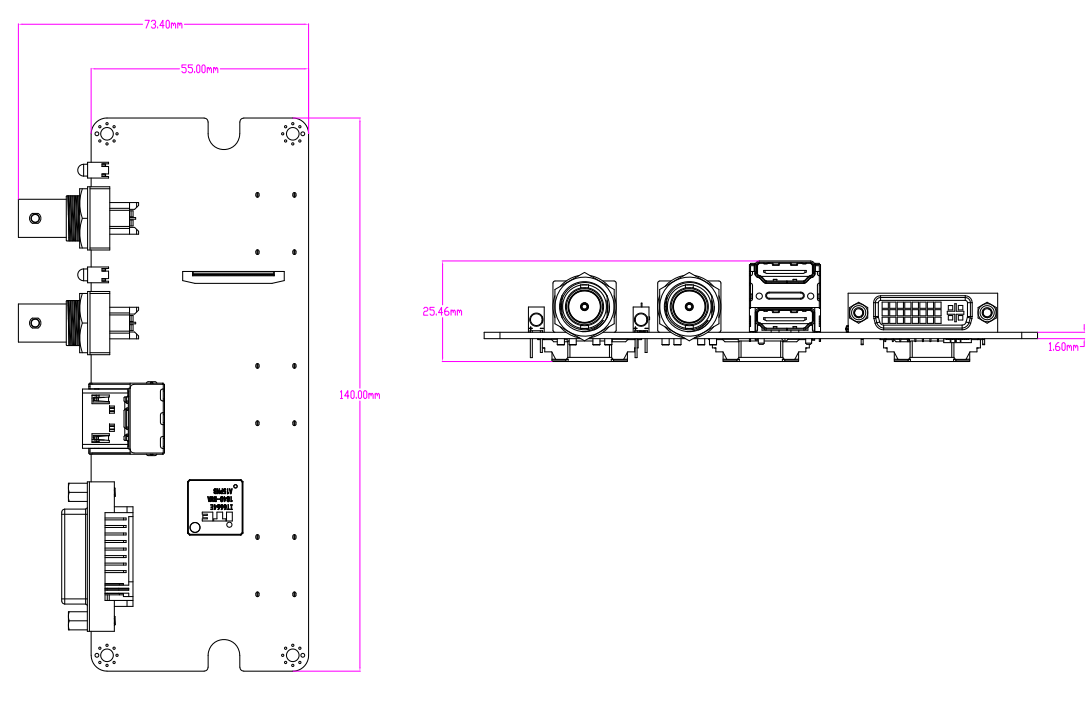

多种输出端口

支持4K超高清和1080P高清同时输出器 2个HDMI2.0输出4K60帧实时视频图像。2个12G SDI输出4K60帧实时视频图像。 1个DVI输出1080P60帧实时图像。

外部通信控制方式

可通过USB鼠标、液晶触摸屏、按键板等控制菜单。 预留HCOM对外通讯串口，可与外部设备光源、 气腹机等进行联动。

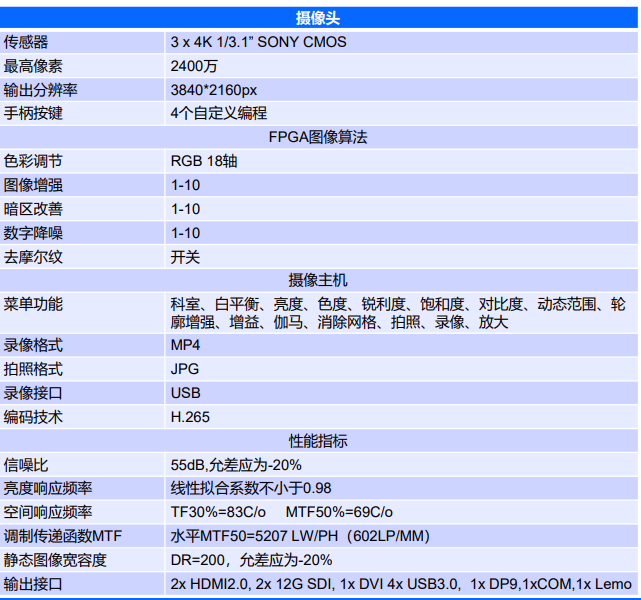

规格参数
